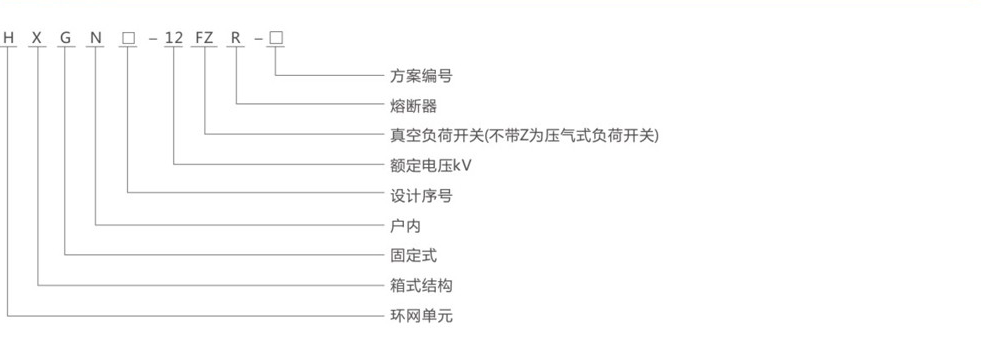

HXGN□-12交流金属封闭开关设备(简称环网柜)，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。
符合GB3906《3.6~40.5交流金属封闭开关设备和控制设备》，符合标准IEC298《交流金属封闭开关设备和控制设备》的要求。并具有“五防”联锁功能。
◇周围环境温度上限+40℃，下限-25℃；
◇海拔高度不大于1000m；
◇相对温度日平均值不大于95%，月平均值不大于90%；
◇无火灾、爆炸危险及剧烈振动的场所；
◇周围空气无腐蚀性或可燃性气体，水蒸气和导电性尘埃等明显污染；
◇采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸。
◇既可配FN12-12型压气式负荷开关、组合电器，也可配FZN25-12型真空负荷开关、组合电器。体积小，免维修，三相联动结构，具有明显的隔离断口。
◇负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装(FZN25不可倒装)。
◇可手动和电动操作，可具有远方遥控功能。
◇设有完善可靠的机械联动、联锁装置，完全达到“五防”功能。
a.负荷开关合闸时，接地开关无法合闸，前门无法打开；
b.负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门可以打开；
c.接地开关合闸时，负荷开关无法合闸，前门板可以打开；
d.接地开关分闸时，负荷开关可以分、合闸，前门板无法打开；
e.电缆下进线时，在进线有电时，无论负荷开关处于合闸或分闸位置电磁锁控制前门板，使其无法打开。(除用专用钥匙紧急解锁外)。
◇负荷开关采用联动防护绝缘活门或透明绝缘罩，遮挡带电触头，确保人身安全。
◇采用正面操作维护，可靠墙安装。
◇前面门装有观察窗，可清楚观察柜内元件工作状况。
| 序号 | 名称 | 单位 | FN12-12 | FZN25-12 |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | |
| 2 | 1min工频耐受电压 | kV | 对地及相间42；隔离断口48 | |
| 3 | 雷电冲击电压(峰值) | kV | 对地及相间75；隔离断口85 | |
| 4 | 额定频率 | Hz | 50 | |
| 5 | 额定电流 | A | 630 | |
| 6 | 额定电流下电寿命 | 次 | 不小于100 | |
| 7 | 开断空载变压器容量 | KVA | 1250 | |
| 8 | 额定热稳定电器 | kA/S | 20/4；接地开关20/2 | |
| 9 | 额定动稳定电流(峰值) | kA | 50 | |
| 10 | 额定短路关合电流(峰值) | kA | 50 | |
| 11 | 熔断器额定电流 | A | 125 | |
| 12 | 额定转移电流 | A | 870 | |
| 13 | 额定短路开断电流 | kA | 20 | |
| 14 | 配用熔断器型号 | S□LAJ-12 | ||
| 15 | 机械寿命 | 次 | 2000 | 10000 |
| 16 | 辅助回路1min工频耐压 | kV | 2 | |
| 17 | 电动操动机构工作电压 | V | 交直流220；110 | |
| 18 | 防护等级 | IP2X | ||
| 负荷开关 | ||||
| 组合电器 | ||||

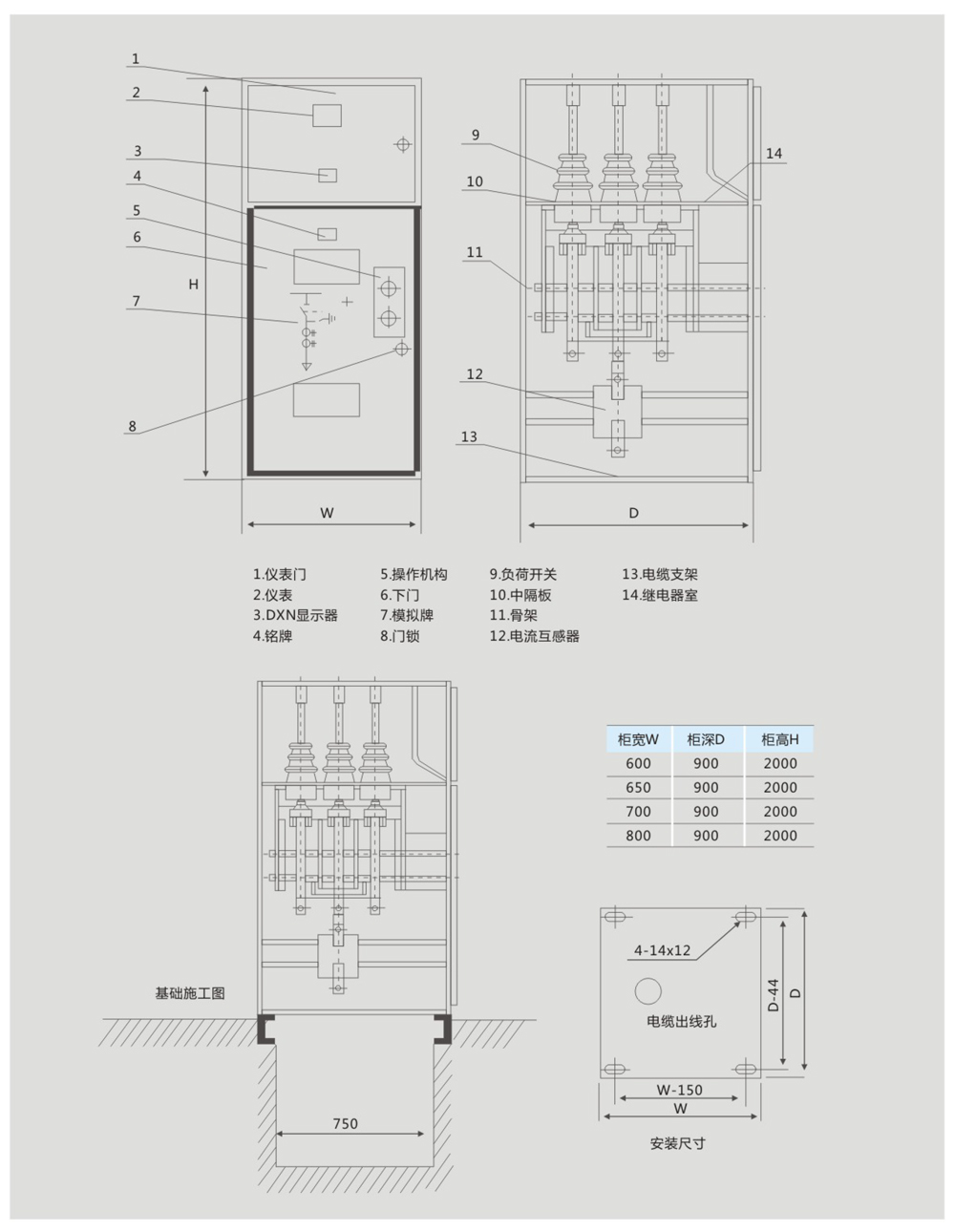

◇外形尺寸及安装基础参考图1，基础槽钢突出地面1-3mm，每米范围内不平度不应超过1.5mm，全长范围内不超过5mm。
◇将开关柜按顺序放置于基础上，调整好安装的位置。然后用M12螺栓或者点焊方法进行固定，柜与柜之间用M8螺栓并紧。
◇拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注意封堵好一次电缆孔。
◇连接柜间接地母线，使沿开关柜排列方向连成一体，检查接地是否有遗漏，接地回路是否连续导通，接地电阻应不大于1Ω。
◇安装二次电缆，电缆由柜前底部引入，顺侧壁进入继电器室，分接于端子排上；或由柜顶二次小母线上引入继电器室，装好后封堵电缆孔。
◇清理柜内灰尘杂物。
根据订货要求检查柜内安装的电气元件的型号与规格是否相符；检查紧固件是否松动；检查一、二次配线是否正确；操作负荷开关、接地开关、机械联锁试3~5次，应灵活无卡滞现象，联锁满足“五防”要求，然后对机械活动部位加注润滑脂。
按说明书和出厂试验报告检查开关柜的绝缘水平和回路电阻、负荷开关的机械特性，试验结果应与出厂试验报告相符或相近。
送电操作：只有在柜门关闭并锁定，操作接地开关到“分闸”位置，才能操作负荷开关至合闸位置，(如无接地开关则把联锁机构打到“分”的位置)。
停电操作：当负荷开关分闸后处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，才能打开柜门，(如无接地开关则把联锁机构打到“合”的位置)。
注：在对进线柜进行检修时，应切断进线电源，将负荷开关分闸后，同时检查柜上带电显示，确认无电后，打开柜门并挂上接地线后进行检修。
◇用户应定期对开关柜进行维护与检修，一般半年或一年进行一次；
◇清扫各部位灰尘，特别是绝缘件表面的积尘；
◇检查机械活动部位，定期加注润滑油脂，使之保持动作灵活可靠；
◇检查电接触部位接触是否良好，有无过热现象，接地回路是否导通；
◇检查紧固件是否紧固。
◇在进线柜检修时应先切断上级电源，将负荷开关分闸后，查看带电显示，确认无电后，打开门挂上接地线后进行检修。
◇当熔断器在短路熔断时，无论一根或两根熔断，必需将三根全部更换。
◇主要元件参数其说明书进行检修。
我公司供货时提供下列文件及附件
◇发货清单
◇产品合格证及出厂试验报告
◇使用说明书
◇有关电气图纸
◇主要元件说明书
◇柜门钥匙，操作手柄及合同规定的备品备件。
订货时应提供下列技术资料：

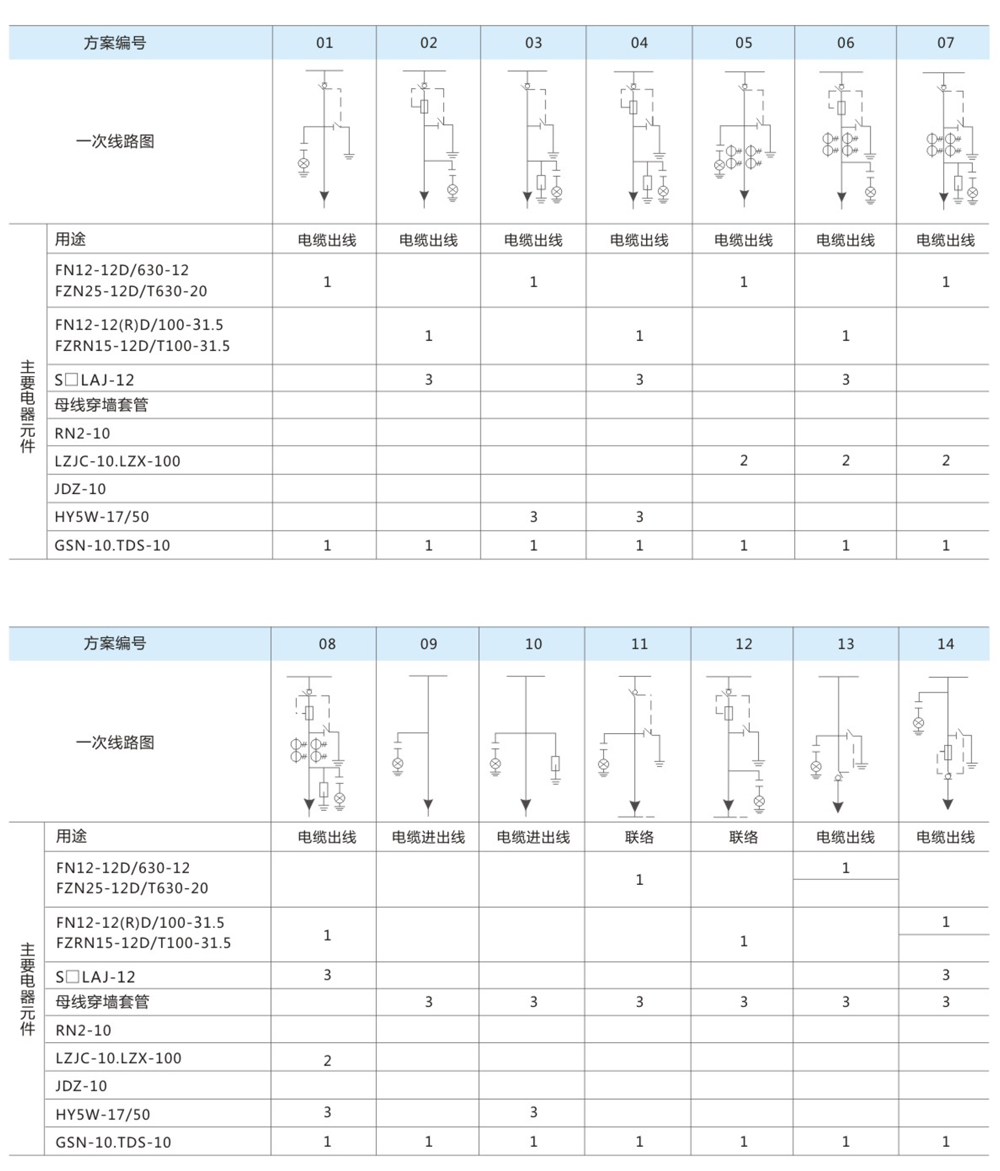

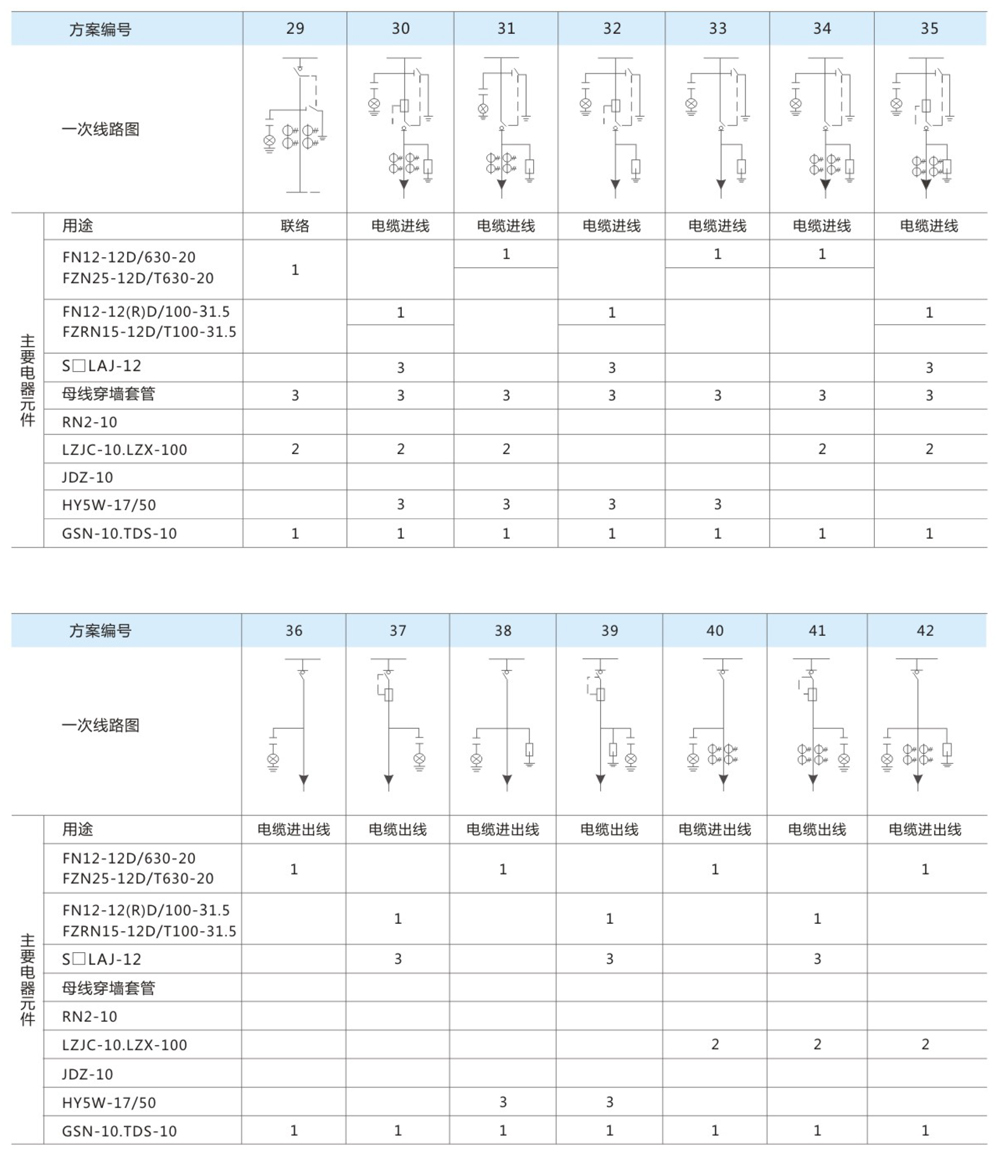

◇主接线方案编号、用途和单线系统图、额定电压、额定电流，额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；
◇开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；
◇开关柜内主要电气元件的型号，规格及数量；
◇开关柜使用在特殊环境条件的时，应在订货时详细说明；
◇其它特殊要求，在订货前须详细书面说明、协商。
