GAOSUOJL-12高压计量柜(箱)(以下简称“落地式计量箱”)，适用于交流三相交流50Hz、额定电压10kV电力系统中作为高压电缆进线用户的电能计量之用，可安装于公园、居民小区、工矿区的路边草坪，可直接开门查看表底和就地进行断路器分合操作。
落地式计量箱主要由真空断路器、浇注式组合互感器、避雷器、带电显示器及智能控制装置等部分组成，其计量方式有三相三相制和三相四线制两种，可配置零序电流互感器，作接地保护之用。落地式计量箱符合GB/T 1984-2014《高压交流断路器》、DL/T 402-2016《高压交流断路器》、DL/T 403~-2000《12kV~40.5kV高压真空断路器订货技术条件》、GB/T 17201-2007《组合互感器》及DL/T 721-2013《配电自动化系统远方终端》等技术标准。
◇ 海拔：不超过1000m，如海拔高于1000m，则额定绝缘水平应进行相应修正；
◇ 环境温度：上限+45℃，下限-40℃，上限日温差25K；
◇ 湿度：日相对湿度平均值≤95%，月相对湿度平均值≤90%；
◇ 太阳辐射强度：≥0.1W/cm²；
◇ 风速：34m/s；
◇ 风压：700Pa；
◇ 污秽等级：e级；
◇ 覆冰厚度：≤10mm；
◇ 耐受地震能力：水平加速度0.3g，垂直加速度0.2g。
◇ 占地面积小，投资少，性价比高；
◇ 具有自动送电、数据处理、显示、保存、报警及自动断电等功能；
◇ 设有防窃电装置，可为电力系统减少不必要的电能损失；
◇ 具有预付费功能，避免用户拖欠电费；

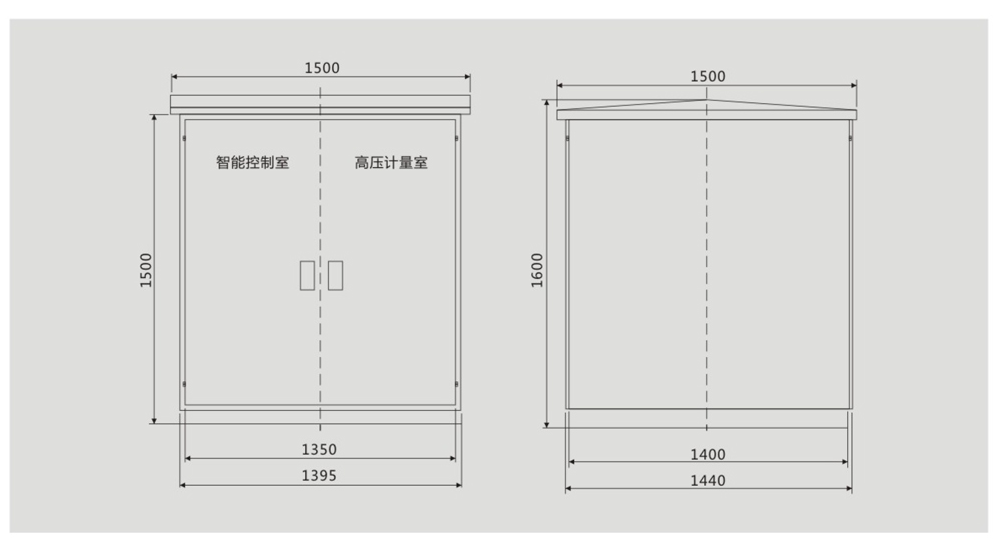

◇ 箱体为不锈钢落地式结构，外形美观，安装方便。
| 序号 | 项目 | 单位 | 技术参数 |
|---|---|---|---|
| 1 | 额定频率 | Hz | 50 |
| 2 | 额定电压 | KV | 12 |
| 3 | 额定电流 | A | 630/1250 |
| 4 | 额定短时工频耐受电压 | KV/min | 相间、对地(干试)：34/1 |
| 断口(干试)：42/1 | |||
| 相间、对地(湿试)：48/1 | |||
| 二次回路对地：2/1 | |||
| 5 | 额定雷电冲击耐受电压 | KV | 相间、对地：75 |
| 断口：85 | |||
| 6 | 额定短路开断电流 | KA | 20/25 |
| 7 | 额定短路关合电流(峰值) | KA | 50/63 |
| 8 | 额定短时耐受电流及持续时间 | KA/S | (20/25)/4 |
| 9 | 额定峰值耐受电流 | KA | 50/63 |
| 10 | 额定短路开断电流开断次数 | 次 | 30 |
| 11 | 额定操作电压及辅助(控制)回路额定电压 | V | AC220、DC220 |
| 12 | 机械寿命 | 次 | 10000 |
