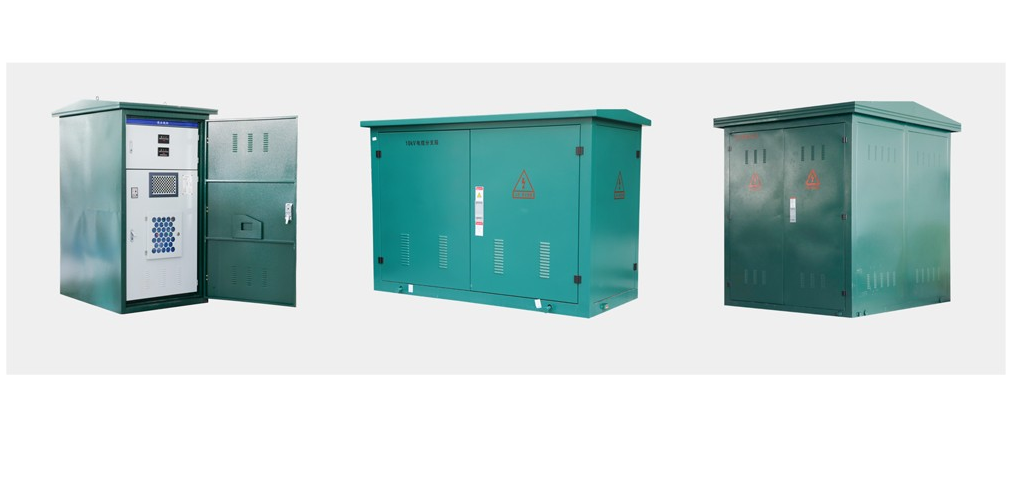

DFWK电缆分支箱(户外开闭所)

适用范围

DFWK-12系列户外环网柜是公司采用国外专业技术，根据我国各区域配电网络特点和城市配电网电缆化改造的实际情况，开发、生产的具有国际专业水准的充气式户外环网柜。

DFWK-12系列户外环网柜采用HRM16-12/24系列SF6全密封全绝缘环网开关设备，该开关设备具有模块化、可扩展、全绝缘、全密封、安全可靠、免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业中心等场所。

DFWK-12系列户外环网柜标准电压等级12KV、24KV，可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。

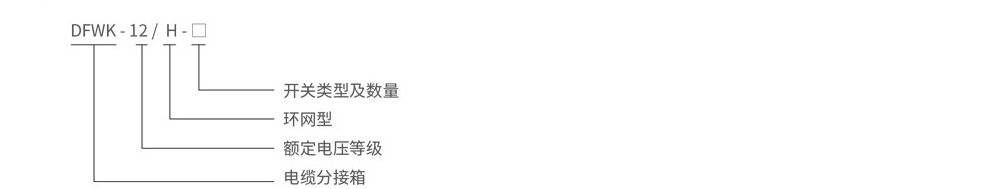

型号含义

工作条件

• 环境温度：**温度+50℃，**温度-40℃，**日平均温度不超过35℃；
• 相对湿度：日平均值不超过95%，月平均值不超过90%；
• 风速：不超过35m/s；
• 污秽等级：Ⅲ级；
• 地震烈度：8度；
• 地面倾斜度：不大于3度；
• 安装地点：安装在没有火灾，爆炸或剧烈震动、通风良好、无腐蚀性气体的场所。

特殊条件

• 当设备安装在海拔高度为1000米以上时，需特别注明，以便公司在制造时对SF6压力进行调整。
• 如果涉及特殊恶劣条件，请务必向公司咨询。

产品特点

高安全性

• 所有带电部分全封闭在SF6气箱中，实现全密封全绝缘；
• 具备满足五防要求的机械连锁，杜绝误操作的出现；
• 进出线电缆采用全绝缘全密封可触摸连接方式，最大程度保证人身安全；
• 箱体装设气压监测装置，实现运行期内气压的实时监测；
• 气箱下方设有防爆泄压装置，通过**机构的内燃弧试验。

方案灵活

• 进出线方式灵活，可实现左、右及下进（出）线；
• 组合方式灵活，所有单元之间可实现任意组合，无限制扩展；
• 采用内置式母线扩展方式，全面满足使用性、经济性及美观要求；
• 设计方案灵活，可满足用户现场的要求。

结构紧凑合理

• 所有单元模块尺寸一致（计量模块除外），紧凑的尺寸同时又不影响施工的方便性。

经济性

• 免维护；占地小，性价比高；使用寿命超过30年。

应用广泛

• 气箱部分不锈钢板经机器人全自动TIG密封焊接，防护等级达到IP67，可安装在潮湿、多沙尘、盐污、矿山及任何空气污秽的场所而不必采取特别的预防措施。

智能化

• 可配套提供电动操作装置、配电自动化终端设备，实现具备"四遥"功能的智能开关设备，满足智能电网对该类设备的所有要求。

产品引用标准

• GB 1984-2003 高压交流断路器
• GB 1985-2004 高压交流隔离开关和接地开关
• GB 3804-2005 3.6KV~40.5KV高压交流负荷开关(IEC60265)
• GB 16926-2009 交流负荷开关熔断器组合电器(IEC 60420)
• GB/T 3906-2006 306KV~40.5KV交流金属封闭开关设备和控制设备(IEC 62271)
• GB/T 11002-2011 高压开关设备和控制设备标准的共用技术要求(IEC 69271)
• GB/T11023 高压开关设备六氟化硫气体密封试验方法(IEC 60694)
• GB 4208-2008 外壳防护等级(IEC 60529)
• DL/T404 3.6KV~40.5KV交流金属封闭开关设备和控制设备
• DL/T 4208-2008 户外高压成套开关设备订货技术导则
• Q/CSG 10020 中国南方电网城市配电网技术导则
• 电网公司物资采购标准 -12KV、24KV环网柜通用技术规范产品引用标准

主要技术参数

结构特征

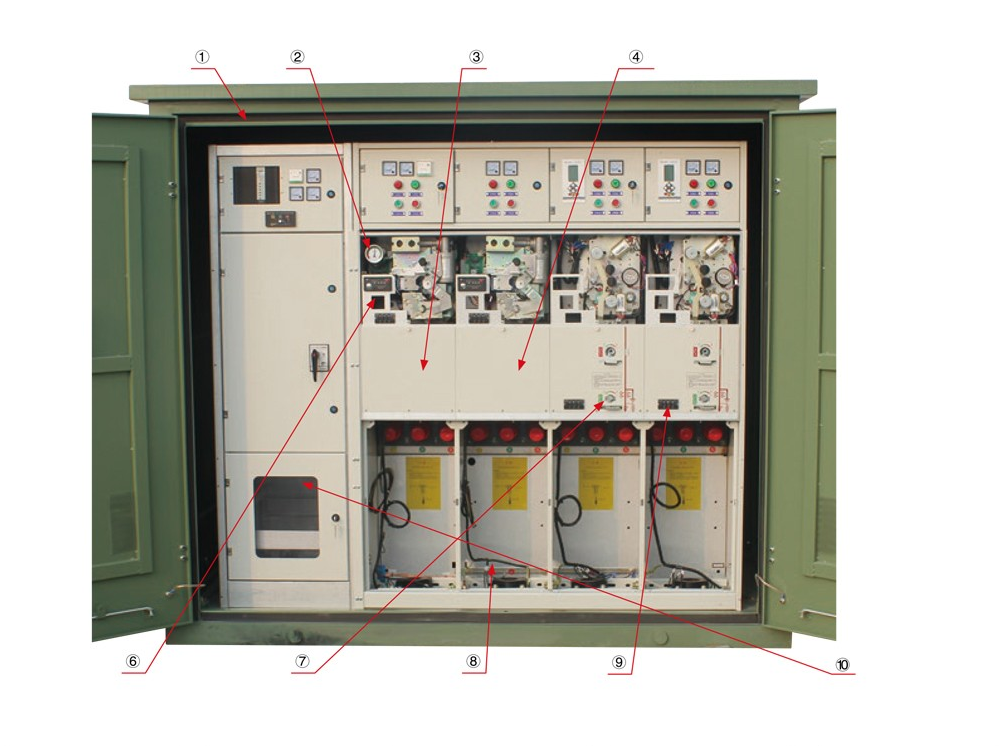

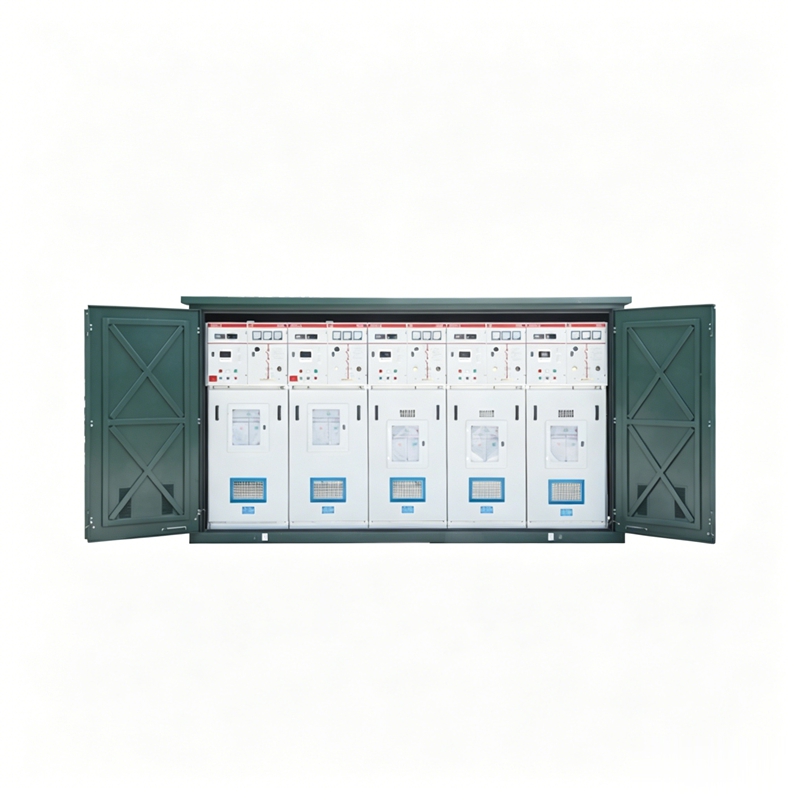

主要配件

户外环网柜外壳按照户外结构设计，箱体材料可根据客户需求选用不锈钢板、SMC或GRC，表面喷塑处理，具有足够的机械强度，箱体表面坚固壳体可抵抗户外腐蚀设计，箱体材料可根据客户需求选用不锈钢板、SMC或GRC，表面喷塑处理，具有足够的机械强度，箱体表面无闭口可拆卸，防盐性好，顶盖为带上下大风式双层结构，并带有通风口，自然对流通风，隔热、散热良好；防雨立式，柜门开启后有限位装置，便于固定，箱体设有电缆进出线口的密封式底板，防止小动物和潮气进入柜体，箱体两侧柜门开启时有限位控制，外形美观大气，与周围环境电缆进出线口的密封式底板，防止小动物和潮气进入柜体，箱体外观及颜色可根据用户需要定制，外形美观，与周围环境相协调。

DFWK系列户外环网柜所用的开关单元为我公司生产的HRM16系列全密封、全绝缘环网开关设备，该开关具有模块化、无限制自由扩展、结构紧凑、体积小、免维护等优点。各功能单元及功能说明

• C单元：负荷开关单元，主要用于12KV、24KV配电网电缆进出线连接、分支、分段和控制保护等；
• F单元：负荷开关+熔断器组合电器单元，应用于12KV、24KV配电网容量在1250KVA及以下的终端配电变压器的控制和保护；
• V单元：真空断路器单元，不仅可用于12KV、24KV配电网电缆线路的进出线连接、分支、分段、控制和保护等，也可应用于较大容量变压器的控制和保护。
• D单元：自带微机继电保护装置，可实现过流保护等功能。
• N单元：不带开关，用于电缆进线、用于进出线电缆的连接，进出线电缆与母线直接连接。
• S单元：计量柜，用于电能计量用，可与其他任何一种柜体方便的结合在一起。

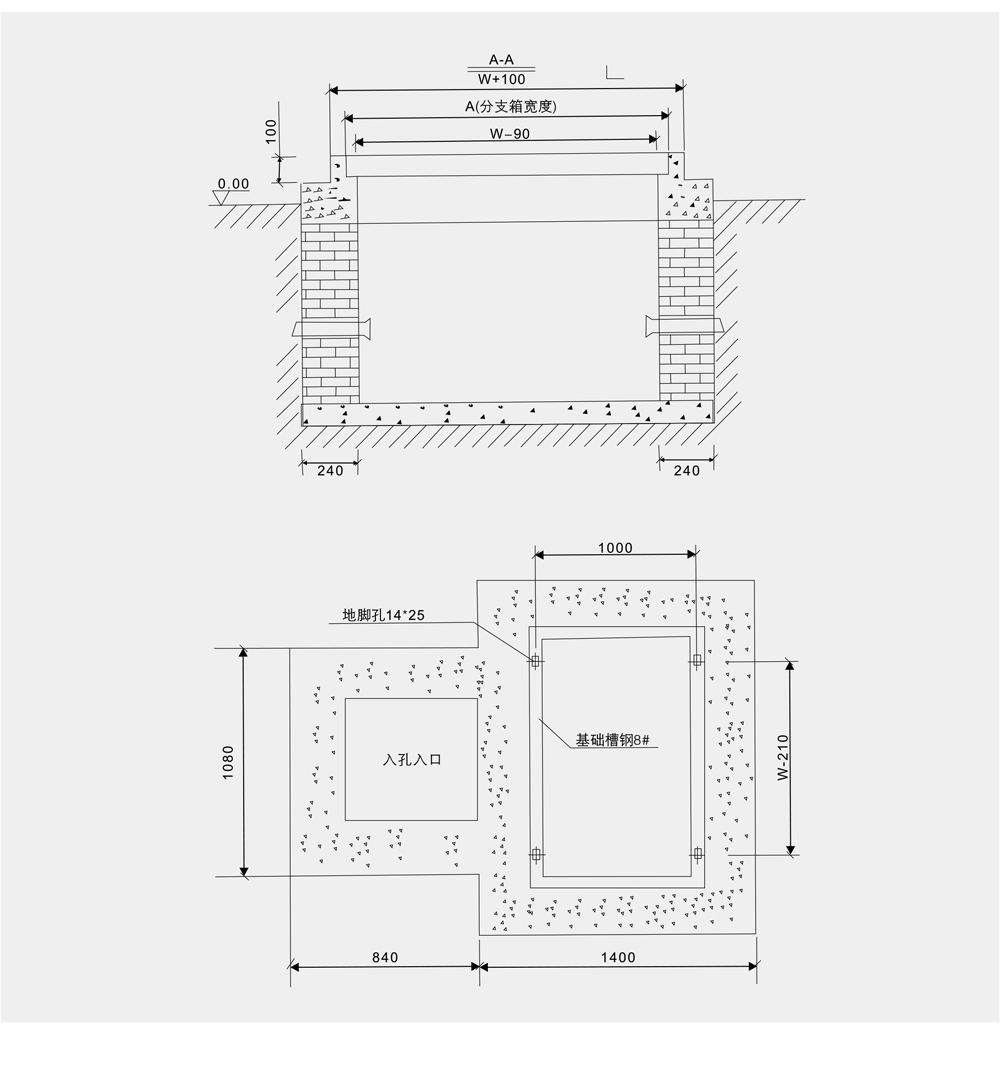

电缆分箱地基图

订货须知

• 产品型号、户内户外要求，提供一次图；
• 进出线方式；
• 进出线的数量、电缆的故障指示器的数量；
• 外壳的材料和颜色。
