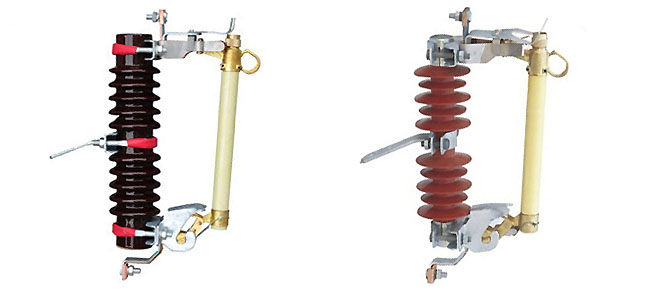

HRW11-12/200A跌落式熔断器 户外高压保护电器

产品概述

HRW11-12型跌落式熔断器是输配电系统中户外高压保护电器，装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。这款12kv跌落式熔断器由复合（硅橡胶）绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。

高所电气生产销售的HRW系列12kv跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

产品特点：

• 跌落式熔断器中装上高压熔丝后，用于保护电路和切断故障电流；
• 采用复合（硅橡胶）材料绝缘子绝缘，绝缘性能好；
• 熔丝熔断后，熔管自动跌落，形成明显隔离距离，十分安全。

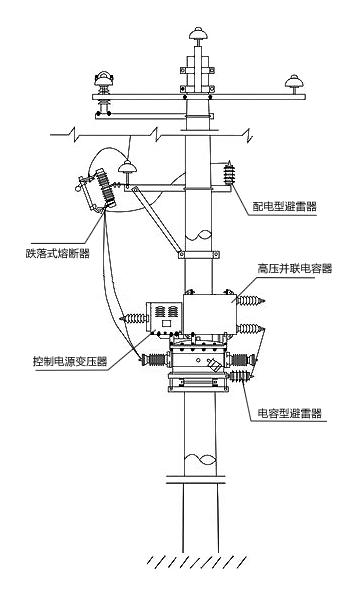

安装位置示意图

主要技术参数

HRW11-12/200Ag>跌落式熔断器作为关键的户外高压保护电器，其额定电压为12kV，额定电流为200A，能够可靠地开断高达8000A的故障电流。该型号的12kv跌落式熔断器冲击耐压达到110kV，工频耐压42kV，爬电距离为260mm，重量仅为6.5KG，结构紧凑。这些技术参数确保了HRW11-12/200A在户外恶劣环境下，依然能为配电线路和变压器提供稳定的短路与过载保护。

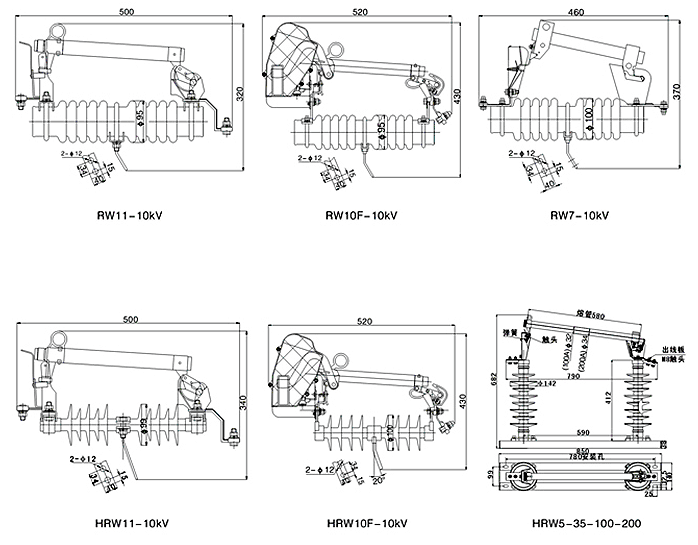

外观尺寸
