HPRWG2-35F/200A跌落式熔断器 户外高压喷射式熔断器

产品概述

HPRWG2-35F/200Ag>跌落式熔断器（喷射式熔断器）是输配电系统中一种关键的户外高压保护电器，通常装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。这款跌落式熔断器由复合绝缘支架和熔丝管两部分组成，结构可靠。静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管则由内层的消弧管和外层的酚醛纸管或环氧玻璃布管构成。作为一款拉负荷HPRWG2-35F/200A跌落式熔断器，它增强了弹性辅助触头并配备了灭弧罩，能够安全地分、合负荷电流。

FAURE/高所电气生产销售的RW系列跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧。消弧管受电弧灼热，分解出大量气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，使熔丝管自动跌落，形成明显的开断位置，确保了安全隔离。当需要拉负荷时，操作人员用绝缘杆拉开动触头，此时主动、静触头仍然接触，继续用绝缘杆拉动触头，辅助触头也随之分离，在辅助触头之间产生电弧。电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭，实现安全分闸。

产品特点

• HPRWG2-35F/200A跌落式熔断器安装高压熔丝后，能有效保护电路并可靠切断故障电流。
• 采用高性能复合材料绝缘子，绝缘性能优异，耐候性强。
• 熔丝熔断后，熔管依靠自重自动跌落，形成明显、安全的隔离断口，操作维护简便。

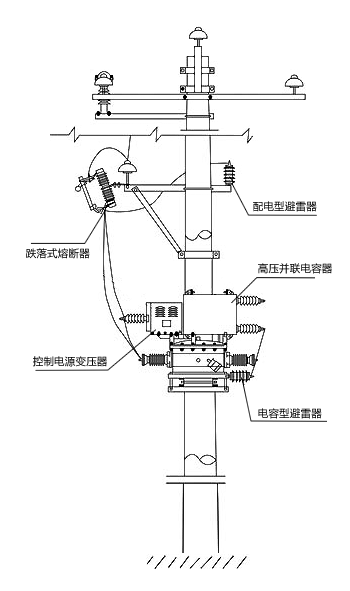

安装位置示意图

主要技术参数
