HRW/RW系列 12kV跌落式熔断器 户外高压保护电器

产品概述

12kV系列跌落式熔断器是输配电系统中关键的户外高压保护电器，装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。这款12kV跌落式熔断器产品特点显著：1、跌落式熔断器中装上高压熔丝后，用于保护电路和可靠切断故障电流；2、采用复合（硅橡胶）材料绝缘子绝缘，绝缘性能好，耐候性强；3、熔丝熔断后，熔管自动跌落，形成明显隔离距离，操作十分安全。

复合跌落式熔断器由复合（硅橡胶）绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器，例如HRW系列，增强了弹性辅助触头及灭弧罩，用以安全分、合负荷电流。

FAURE/高所电气生产销售的HRW以及RW系列12kv跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械释放熔丝管，熔丝管自动跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

主要技术参数

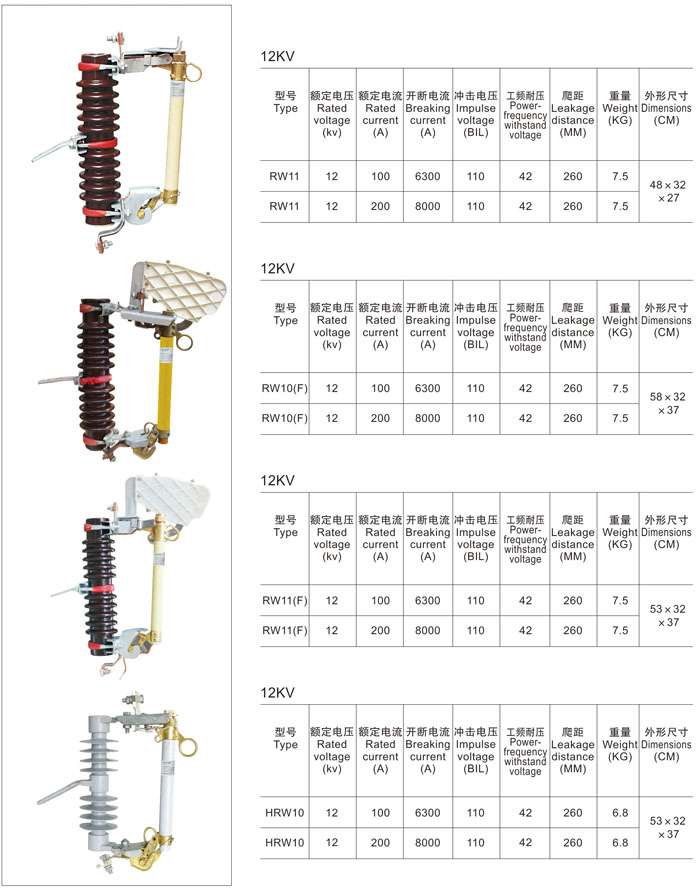

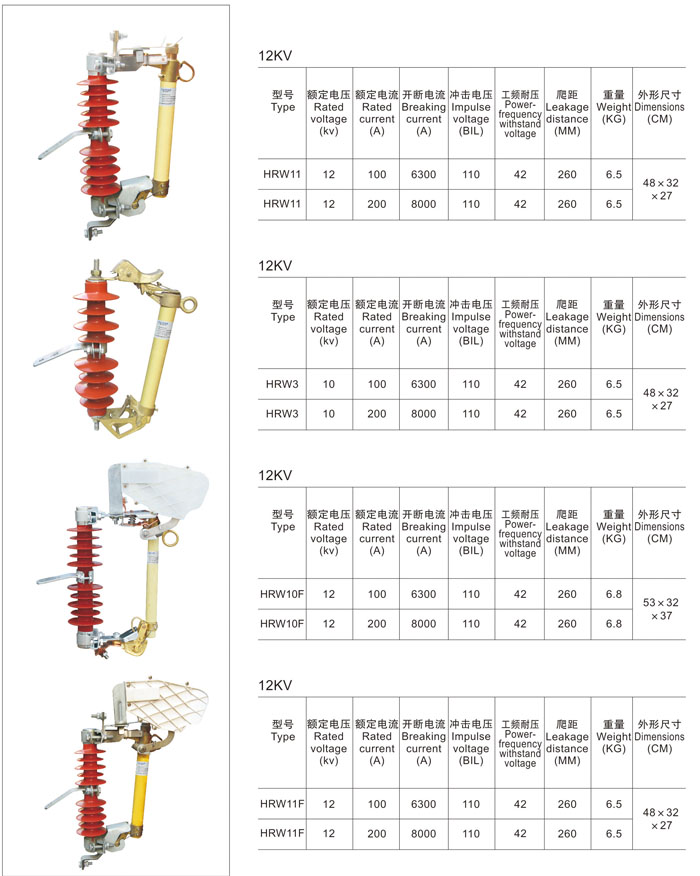

以下是HRW/RW系列12kV跌落式熔断器的主要型号与参数表，供选型参考。
