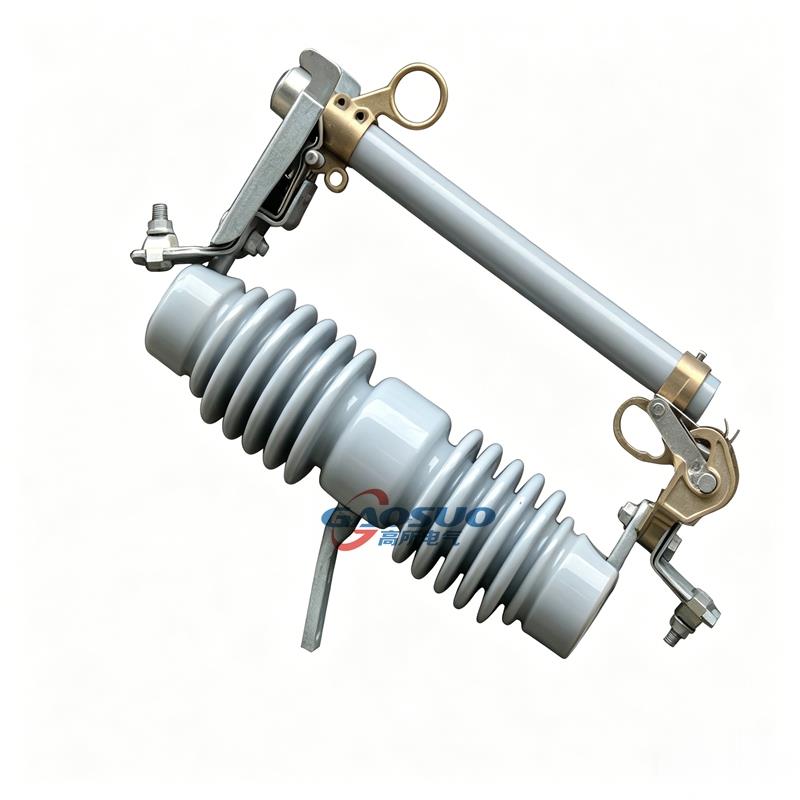

11kv出口型跌落式熔断器，10kV户外高压短路保护开关

产品概述

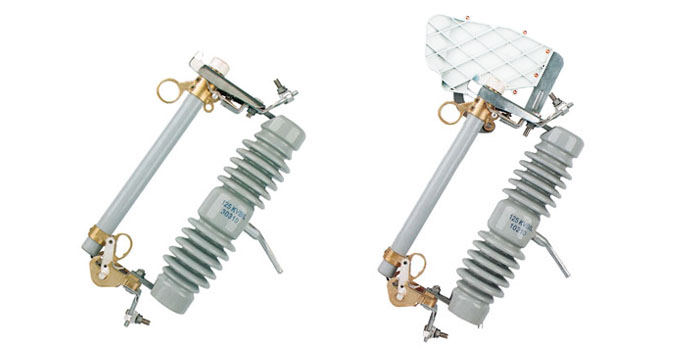

11kv跌落式熔断器是户外高压保护电器，装置在10kV配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分/合负荷电流的一种常用的短路保护开关。由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分/合负荷电流。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个高压跌落式熔断器明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器在正常运行时，熔线管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧炽热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔断丝断后，下部动触头失去张力而下翻，锁紧机构释放熔断丝，熔断丝跌落，形成明显的开断位置，当需要拉负荷时，用绝缘杆开动触头，此时主动，静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩峡缝中被拉长，同时灭弧罩产生气体，在电流过领时，将电流熄灭。

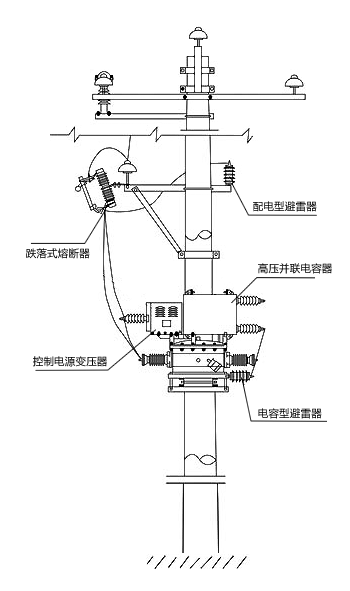

安装位置示意图

技术参数与选型

技术参数与选型

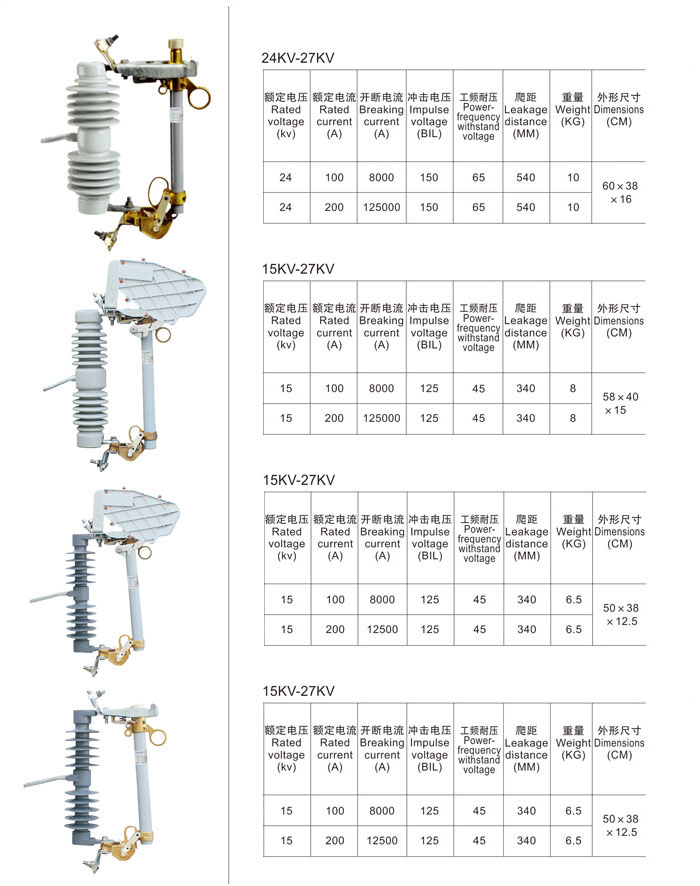

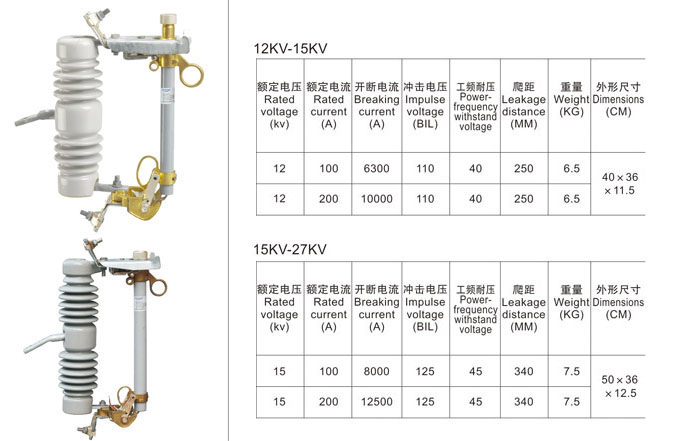

11kv出口型跌落式熔断器作为关键的10kV户外高压保护电器，其选型需严格依据系统参数。其主要技术参数包括额定电压、额定电流、开断能力及冲击耐受电压等。正确选择11kv跌落式熔断器对于确保配电线路和变压器的安全稳定运行至关重要。以下表格列出了常见型号的关键技术参数，为用户选型提供参考。

应用场景与优势

11kv出口型跌落式熔断器主要应用于10kV配电网络，其核心优势在于经济实用与操作便捷。作为短路保护开关，它广泛应用于以下场景：

• 配电变压器保护：安装在10kV配电变压器高压侧，作为主保护，防止因短路或过载对变压器造成损坏。
• 线路分段保护：安装在配电线支干线上，实现故障区段隔离，有效缩小停电范围，提升供电可靠性。
• 负荷电流操作：拉负荷型跌落式熔断器可带负荷分合，具备隔离开关功能，为检修提供可见的断开点，保障作业安全。

该11kv跌落式熔断器结构简单，适应户外恶劣环境能力强，是10kV配电网中不可或缺的保护与操作电器。通过合理应用此高压跌落式熔断器，能显著提升配电系统的安全性与经济性。
